制造商 | 海兴县东方计量仪器有限责任公司 |
品牌 | 东方计量 |
等级 | 二等 |
不确定度 | 0.025% |
材质 | 304 SS 1Cr18Ni9Ti |
用途 | 检测加油机 |
执行规程 | 中华人民共和国国家计量检定规程JJG259-2005《标准金属量器》 中华人民共和国国家计量检定规程JJG443-2015《燃油加油机》 GB50058-1992《爆炸和火灾危险环境电力装置设计规范》
|
车辆品牌 | 新时代全顺、经典全顺、依维柯、皮卡车等 |
改装厂 | 江西江铃汽车集团改装车有限公司 |

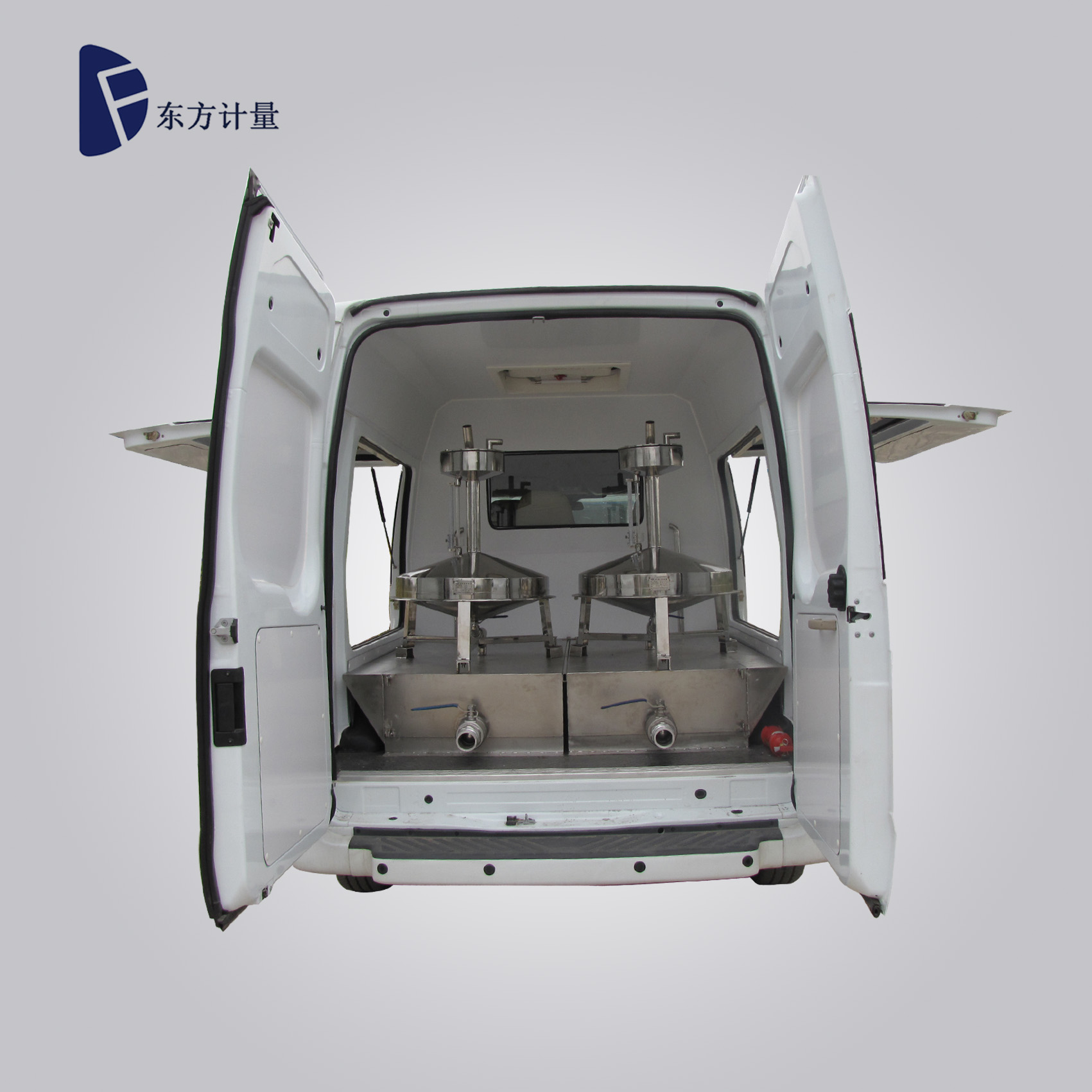

产品简介 | 产品为50L+50L全自动标准金属量器，产品自动化，可以再一个加气机自动检定装置。车辆上蓝牌，适用于省市县级计量所车辆、仪器一同采购。 |
BJL-DFZN
燃油加油机自动检定装置
（专利号ZL 2015 2 0611414.8）
一、产品简介
《BJL-DFZN燃油加油机自动检定装置》是针对JJG443-2006《燃油加油机》国家计量检定规程而研发的专利产品，并写入2015年最新规程修正案的附件中，该项技术的问世使得传统的人工读数实现了向电子化、信息化、自动化的转变，消除了传统人工目测所带来的数值误差和计时误差，使检定工作由原来的人工操作变成全自动数据采集，数据自动进入表格、自动进行计算并保存结果、自动判断检测结果是否合格，现场一次性完成原始记录和检定证书的打印工作，减轻了劳动强度，提高了检测手段的科学性、准确性和可靠性。
二、产品配置类型
《BJL-DFZN燃油加油机自动检定装置》可以根据使用单位实际条件分两种配置：

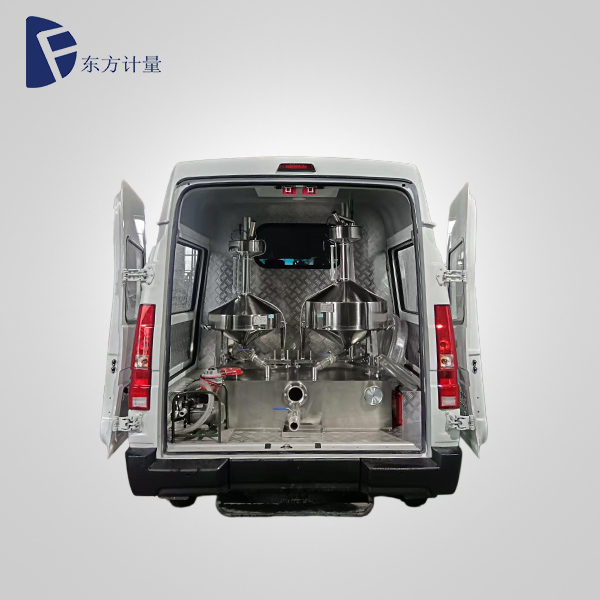

1、客货两用型的全顺或依维柯类型车，直接将标准金属量器（20L、50L、100L）、储油箱及工作台固定在车内；
2、皮卡类型车，直接将标准金属量器（20L、50L、100L）、储油箱固定在车厢上，驾驶室为电脑操作空间。
整套检定系统的安装符合燃油加油机检定规程及车辆使用（包括改装）的要求，通过车辆制造厂改装的车型是一种公告检测车，符合申报财政采购要求。
三、产品执行的标准和规范
中华人民共和国国家计量检定规程JJG259-2005《标准金属量器》
中华人民共和国国家计量检定规程JJG443-2015《燃油加油机》
GB3836-2000《爆炸性气体环境用防爆电气设备》
GB50058-1992《爆炸和火灾危险环境电力装置设计规范》
GB4208-1993《外壳防护等级的分类》
四、产品主要参数及性能
一、标准金属量器参数
1、 最大允许误差±2.5×10 -4（负4次方）
2、 二等标准金属量器的分度容积不得大于其标称容量的 5×10 -5（负5次方）
3、 二等标准金属量器的主体材料应用 1Cr18Ni9Ti不锈钢板制造
4、 金属量器的外壁应光滑平整，以肉眼观测，不得有凹凸现象；内壁应抛光处理
5、 用于检测油品的金属量器，要在进液口内装有倒液管
6、金属量器上锥体的夹角和下锥体的夹角都应≤120°。
7、符合车载金属量器的附加要求，可以将罐体与车厢设计成一体结构 。
二、液位与温度传感器参数
1、自动读数装置：准确度:0.1%
2、标尺分辨率:0.02mm
3、液面数值：±0.3㎜
4、液面分辩率: 0.1mm
5、通 讯: Modbus协议
6、防爆等级： ExiaⅡBT4-6
7、测温准确度:0.2级
8、环境温度:-50℃~65℃
9、适用介质:汽油、柴油、煤油、水
11、磁致伸缩液位仪与数显防爆温度仪是一体的，二者不可分体安装，这样在使用和安装上更便捷、准确。
（不建议用液位和温度分体式的，分体的安装线路太繁琐；不建议另加蓄电池或锂电池）
三、软件计算性能
1、软件同时能够满足有线、无线、蓝牙和WiFi接受和传送传感器的信号, 专利号ZL 2015 2 0611414.8
2、该软件同一时间支持3把加油枪加油，并且可以同时在同一个工作界面上互换量器（20L、50L、100L）、同时互换大小流量，在仅调换加油枪的情况下完成大小流量各三次的检定
3、自动采用快速检测传感器原理,具备传统人工目测方法和自动检测双功能。
4、自动采集加油机油枪出油口处和标准罐中间处的2个油温度点
5、自动计算单次测量误差、平均测量误差、重复性误差
6、自动判断合格与不合格
7、现场原始检定数据自动进入电脑系统表格储存并自动打印证书
注：
1、量器组下面是500L左右的柴、汽油分体油箱（或一体）
2、二等20L、50L、100L量器全部能够实现全自动检测（现市场上有的二等20L量器做不到自动检测功能）
五、燃油加油机全自动智能检定系统配置明细
名称 | 规格型号 | 数量 | 备注 |
标准金属量器 | BJL-20L BJL-50L BJL-100L | 3台 | 三台都具备全自动检测功能 等级：二等 不确定度数：0.025% 材质：1Gr18Ni9Ti不锈钢板 含省级以上计量院出具的检定证书。 |
分隔或单一储油箱 | 总容量大于400L | 1个 | 材质：3mm不锈钢板 汽油、柴油可以分装 总容量大于500L 完全能够容纳20L、50L和100L同时检定三次的要求 |
磁致伸缩性液位计 （带2个温度探头） | 机电一体化 | 3根 | 防爆等级：EX dⅡBT4 -30℃--80℃，,02级，满足检定规程要求 |
智能电动控制系统 | 1套 | ||
全自动检测软件 | 支持W7、W8或XP，安装Microsoft office word2007系统 | 1套 | 2014.10.10全国容量计量学术会（酒泉）上得到认可，软件同时能够满足有线、无线、蓝牙和WiFi接受和传送传感器的信号, 专利号ZL 2015 2 0611414.8 |
笔记本电脑或平板电脑 | 国产或进口机型 | 1台 | 防爆型的笔记本或平板单独计算价格 |
彩色喷墨打印机 | 品牌型号可选择 | 1台 | 用户可自行选择或提供 |
车用逆变器 | 输出功率1000W | 2个 | DC12V变AC220V、12V--24V增压器各一个 |
电源 | DC12V/8.5A/100W | 1个 | 供检测装置用 |
电脑连接配套件 | 1套 | USB 数据线1根，转换模块1套，电源和数据输送信号线4米。
| |
工作台 | 木板或铝塑板 | 1个 | |
泄油管（防静电、耐腐蚀、耐高温、耐低温） | DN50--4米 DN32—3米 | 3根 | 包括快速接头3套 |
便民箱 | 1只 | 内有防爆工具1套、防火帽1个、托地带1条 | |
JDB-3型静电接地报警器 | 移动式 | 1个 | |
备 注： 所配车辆达到国家排放要求国Ⅳ以上标准。 检测车类型：1、依维柯或中顶江铃全顺新时代或经典型面包车，2、长城或江铃皮卡。 对车辆有特殊要求的另行商议。 | |||
六、2014年10月起部分业绩
使用单位 | 项目产品 | 配置数量 |
河北省黄骅市质量技术监督检验所 | 燃油加油机全自动智能检定系统 | 一组2套 （20L、50L） |
河北省盐山县质量技术监督检验所 | ** | 1套(100L) |
河北省青县质量技术监督检验所 | ** | 一组2套 （20L、100L） |
天津市质量技术监督宝坻检测中心 | ** | 一组2套 （20L、50L） |
河南省卢氏县质量技术监督检验测试中心 | ** | 一组2套 （20L、100L） |
河南省内黄县质量技术监督检验测试中心 | ** | 一组2套 （20L、100L） |
河南省义马市质量技术监督检验测试中心 | ** | 一组2套 （20L、100L） |
甘肃省酒泉市计量检定测试所 | ** | 1套（50L） |
甘肃省敦煌市计量检定测试所 | ** | 1套（50L） |
贵州省贵定县计量检定测试所 | ** | 一组2套 （50L、100L） |
云南大理州质量技术监督综合检测中心 | ** | 一组3套 （20L、50L、50L） |
云南红河州质量技术监督综合检测中心 | ** | 一组3套（20L、50L、100L） |
新疆石河子市质量与计量检测所 | ** | 一组2套 （20L、100L） |
兰州军区联勤部油料监督处计量室 | *全军样板定型车* | 一组2套 （100L、1000L） |
给兄弟厂家代生产 | 燃油加油机全自动智能检测系统 | 10组10套 （20L、100L） |
辽宁省大连市旅顺口计量检定测试所 | ||
湖北省大冶市计量检定测试所 | 一组2套 （20L、100L） | |
湖北省仙桃市计量检定测试所 | 一组2套 （20L、100L） | |
河南省淮阳县质量技术监督检验检测中心 | 一组2套 （20L、100L） | |
河北省雄县质量技术监督检验测试所 | 一组2套 （20L、100L） | |
四川剑阁县计量测试所 | 一组2套 （20L、100L） | |
黑龙江海伦市质量技术监督检验检测所 | 一组2套 （20L、100L） | |
赤峰市产品质量计量检测所 | 一组2套 （20L、100L） | |
陕西榆林市计量检定测试所 | 一组2套 （20L、100L） | |
山东省荣成市市场监督管理局 | 一组3套 （20L、50L、100L） | |
宁夏永宁县市场监督管理局 | 一组2套 （20L、100L） | |
山东省博兴县计量检定测试所 | 一组2套 （20L、100L） | |
山东省德州市计量检定测试所 | 一组2套 （20L、100L） | |
中国质量万里行 | **（暗访车） | 3套 |
辽宁省锦州市质量技术监督局 | **（暗访车） | 1套 |
安徽省亳州市质量技术监督局 | **（暗访车） | 1套 |
吉林省白山市质量技术监督局 | 《**（暗访车） | 1套 |
甘肃省金昌市质量技术监督局 | **（暗访车） | 1套 |
陕西省榆林市质量技术监督局 | **（暗访车） | 1套 |
湖北省武汉市度量衡管理所 | **（暗访车） | 1套 |
甘肃庆阳市质量技术监督局 | **（暗访车） | 1套 |
甘肃省天水市质量技术监督局 | **（暗访车） | 1套 |
甘肃省临夏州质量技术监督局 | **（暗访车） | 1套 |
北京民间维权组织 | **（暗访车） | 1套 |
吉林民间个人维权 | **（暗访车） | 1套 |
给兄弟厂家代生产 | **（暗访车） | 10套 |
七、检测车技术指标及改装内容
1．检测车技术指标
车 型 | 新世代长轴高顶15座改装检测车或依维柯17座改装车 |
改装平台 | JX6581T-H4 |
最大总质量（kg） | 3600 |
乘车人数（人） | 4-6 |
轴距（mm） | |
最小离地间隙（mm） | |
最高车速（km/h） | 145 |
百公里油耗（L） | 8.9 |
发动机型号 | DURATORQ4D244L |
额定功率（kw/rpm） | 103 |
发动机排量（L） | 2.402 |
最大扭距（N.m/rpm） | 375/2000 |
外形尺寸（长×宽×高，mm） | 5780×2000×2590,2810,2930(mm) |
车顶掀窗个数 | 1 |
上掀窗个数 | 2 |
排放标准 | 国Ⅳ以上排放 |
2、检测车改装一览表
1 | 后车厢配置 | 分隔型组合大容量储油箱 |
标准金属量器 | ||
平板电脑操控台 | ||
2 | 中隔断板（铝塑板） | 将后车厢与驾驶室分隔 |
3 | 驾驶室及操作控制工作区 | 前排正副驾驶位，后排三或四人座 |
后排操作工作台1个 | ||
点烟器改装插头 | ||
笔记本电脑 | ||
4 | 车窗 | 后车厢取消两侧窗户，改为飞翼式上掀窗 |
5 | 车身标示 | 标示按最终使用方要求标示 |
八、燃油加油机全自动智能检定系统（价格构成表）
序号 | 组成项目名称 | 备注 |
1 | 江铃汽车（15座中、高顶全顺车） JX5049XJCMD，福特DURATORQ TDCi高压共轨柴油发动机 | 或依维柯17座面包车，出厂价 |
2 | 车辆改装费 | 出厂后汽车厂商改装价（3-5万） |
3 | 全自动标准金属量器检定装置 | X万 |
九、交货周期
交货周期为车辆交付我公司后10个有效工作日。
十、质量保证和售后服务
1．产品自出厂之日起质保五年。
2．质保期限过后，实行终身无偿售后服务。
3、软件系统免费自动升级（发送邮件，下载后自动安装）。
质量和售后服务承诺
一、 质量保证条款
1、公司已引进ISO9001-2000质量体系设计、开发、生产、和服务的质量保证模式，建立内部质量保证体系，生产、安装全过程受控；
2、严格对主要材料供应商和零配件供应商的专业化程度和市场美誉度、资信程度进行全方位评估；
3、先进的产品生产设备以及与之相配套的先进的生产工艺、严格而科学的管理创造出东方优良品质；
4、所有安装维护人员均有公司派出，工程管理实行项目负责人制。
二、售后服务承诺
凡是我公司所售计量仪器设备在一年内发生下列情况，实行无条件退（换）：
1、材料断裂、变形；
2、碳素钢材质的出现开焊、锈迹、掉漆；
3、不符合国家计量检定规程制作要求的；
4、属于产品本身原因的及其他情况。
如在三年内出现质量问题，免费维修、长期维护，在接到电话48小时内我公司保证派技术人员到达现场解决。
售后服务热线：0317-5504466（24小时接听）
