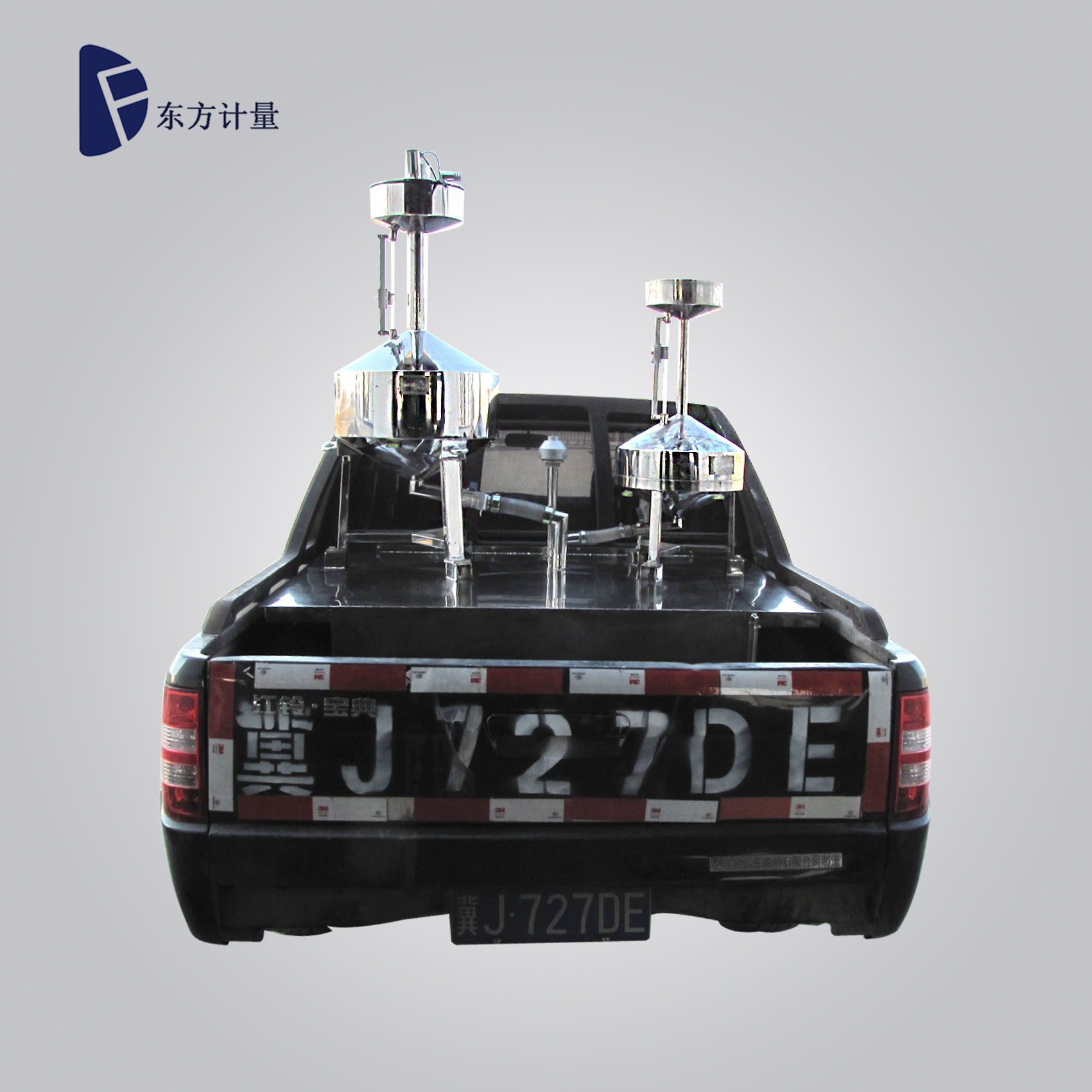

燃油加油机全自动检定装置(皮卡车)

燃油加油机全自动检定装置(皮卡车)

制造商

海兴县东方计量仪器有限责任公司

品牌

东方计量

等级

二等

不确定度

0.025%

材质

304 SS     1Cr18Ni9Ti

用途

检测加油机

执行规程

中华人民共和国国家计量检定规程JJG259-2005《标准金属量器》

中华人民共和国国家计量检定规程JJG443-2015《燃油加油机》
  GB3836-2000《爆炸性气体环境用防爆电气设备》

GB50058-1992《爆炸和火灾危险环境电力装置设计规范》
  GB4208-1993《外壳防护等级的分类》



车辆品牌

新时代全顺、经典全顺、依维柯、皮卡车等

改装厂

江西江铃汽车集团改装车有限公司

产品简介

产品为20L+50L全自动标准金属量器,产品自动化,可以再一个加气机自动检定装置。车辆上蓝牌,适用于省市县级计量所车辆、仪器一同采购。




               BJL-DFZN

     燃油加油机自动检定装置



  (专利号ZL 2015 2 0611414.8)

一、产品简介

《BJL-DFZN燃油加油机自动检定装置》是针对JJG443-2006《燃油加油机》国家计量检定规程而研发的专利产品,并写入2015年最新规程修正案的附件中,该项技术的问世使得传统的人工读数实现了向电子化、信息化、自动化的转变,消除了传统人工目测所带来的数值误差和计时误差,使检定工作由原来的人工操作变成全自动数据采集,数据自动进入表格、自动进行计算并保存结果、自动判断检测结果是否合格,现场一次性完成原始记录和检定证书的打印工作,减轻了劳动强度,提高了检测手段的科学性、准确性和可靠性。

二、产品配置类型

《BJL-DFZN燃油加油机自动检定装置》可以根据使用单位实际条件分两种配置:

1、客货两用型的全顺或依维柯类型车,直接将标准金属量器(20L、50L、100L)、储油箱及工作台固定在车内;

2、皮卡类型车,直接将标准金属量器(20L、50L、100L)、储油箱固定在车厢上,驾驶室为电脑操作空间。

整套检定系统的安装符合燃油加油机检定规程及车辆使用(包括改装)的要求,通过车辆制造厂改装的车型是一种公告检测车,符合申报财政采购要求。

三、产品执行的标准和规范

中华人民共和国国家计量检定规程JJG259-2005《标准金属量器》

中华人民共和国国家计量检定规程JJG443-2015《燃油加油机》
GB3836-2000《爆炸性气体环境用防爆电气设备》

GB50058-1992《爆炸和火灾危险环境电力装置设计规范》
GB4208-1993《外壳防护等级的分类》

四、产品主要参数及性能

一、标准金属量器参数

1 最大允许误差±2.5×10 -4(负4次方)

2 二等标准金属量器的分度容积不得大于其标称容量的 5×10 -5(负5次方)

3 二等标准金属量器的主体材料应用 1Cr18Ni9Ti不锈钢板制造

4 金属量器的外壁应光滑平整,以肉眼观测,不得有凹凸现象;内壁应抛光处理

5 用于检测油品的金属量器,要在进液口内装有倒液管

6、金属量器上锥体的夹角和下锥体的夹角都应≤120°。

7、符合车载金属量器的附加要求,可以将罐体与车厢设计成一体结构

二、液位与温度传感器参数

1、自动读数装置:准确度:0.1%

2、标尺分辨率:0.02mm

3、液面数值:±0.3

4、液面分辩率: 0.1mm

5、通    :   Modbus协议

6、防爆等级:  ExiaBT4-6

7、测温准确度:0.2

8、环境温度:-50~65

9、适用介质:汽油、柴油、煤油、水

10、电    : +12VDC ~+24VDC (车载电源)

11、磁致伸缩液位仪与数显防爆温度仪是一体的,二者不可分体安装,这样在使用和安装上更便捷、准确。

(不建议用液位和温度分体式的,分体的安装线路太繁琐;不建议另加蓄电池或锂电池)

三、软件计算性能

1、软件同时能够满足有线、无线、蓝牙和WiFi接受和传送传感器的信号专利号ZL 2015 2 0611414.8

2、该软件同一时间支持3把加油枪加油,并且可以同时在同一个工作界面上互换量器(20L50L100L)、同时互换大小流量,在仅调换加油枪的情况下完成大小流量各三次的检定

3、自动采用快速检测传感器原理,具备传统人工目测方法和自动检测双功能。

4、自动采集加油机油枪出油口处和标准罐中间处的2个油温度点

5、自动计算单次测量误差、平均测量误差、重复性误差

6、自动判断合格与不合格

7、现场原始检定数据自动进入电脑系统表格储存并自动打印证书

注:

1、量器组下面是500L左右的柴、汽油分体油箱(或一体)

2、二等20L、50L、100L量器全部能够实现全自动检测(现市场上有的二等20L量器做不到自动检测功能)



五、燃油加油机全自动智能检定系统配置明细

名称

规格型号

数量

备注

标准金属量器

BJL-20L

BJL-50L

 BJL-100L

3台

三台都具备全自动检测功能

等级:二等

不确定度数:0.025%

材质:1Gr18Ni9Ti不锈钢板

含省级以上计量院出具的检定证书。

分隔或单一储油箱

总容量大于400L

1个

材质:3mm不锈钢板

汽油、柴油可以分装

总容量大于500L

完全能够容纳20L、50L和100L同时检定三次的要求

磁致伸缩性液位计

(带2个温度探头)

机电一体化

3根

防爆等级:EX   dⅡBT4

-30℃--80℃,,02级,满足检定规程要求

智能电动控制系统


1套


全自动检测软件

支持W7、W8或XP,安装Microsoft   office word2007系统

1套

2014.10.10全国容量计量学术会(酒泉)上得到认可,软件同时能够满足有线、无线、蓝牙和WiFi接受和传送传感器的信号,   专利号ZL 2015 2 0611414.8

笔记本电脑或平板电脑

国产或进口机型

1台

防爆型的笔记本或平板单独计算价格

彩色喷墨打印机

品牌型号可选择

1台

用户可自行选择或提供

车用逆变器

输出功率1000W

2个

DC12V变AC220V、12V--24V增压器各一个

电源

DC12V/8.5A/100W

1个

供检测装置用

电脑连接配套件


1套

USB 数据线1根,转换模块1套,电源和数据输送信号线4米。



工作台

木板或铝塑板

1个


泄油管(防静电、耐腐蚀、耐高温、耐低温)

DN50--4米

DN323米

3根

包括快速接头3套

便民箱


1只

内有防爆工具1套、防火帽1个、托地带1条

JDB-3型静电接地报警器

移动式

1个



备 注:

所配车辆达到国家排放要求国Ⅳ以上标准。

检测车类型:1、依维柯或中顶江铃全顺新时代或经典型面包车,2、长城或江铃皮卡。

对车辆有特殊要求的另行商议。



六、2014年10月起部分业绩

使用单位

项目产品

配置数量

河北省黄骅市质量技术监督检验所

燃油加油机全自动智能检定系统

一组2套

(20L、50L)

河北省盐山县质量技术监督检验所

**

1套(100L)

河北省青县质量技术监督检验所

**

一组2套

(20L、100L)

天津市质量技术监督宝坻检测中心

**

一组2套

(20L、50L)

河南省卢氏县质量技术监督检验测试中心

**

一组2套

(20L、100L)

河南省内黄县质量技术监督检验测试中心

**

一组2套

(20L、100L)

河南省义马市质量技术监督检验测试中心

**

一组2套

(20L、100L)

甘肃省酒泉市计量检定测试所

**

1套(50L)

甘肃省敦煌市计量检定测试所

**

1套(50L)

贵州省贵定县计量检定测试所

**

一组2套

(50L、100L)

云南大理州质量技术监督综合检测中心

**

一组3套

(20L、50L、50L)

云南红河州质量技术监督综合检测中心

**

一组3套(20L、50L、100L)

新疆石河子市质量与计量检测所

**

一组2套

(20L、100L)

兰州军区联勤部油料监督处计量室

*全军样板定型车*

一组2套

(100L、1000L)

给兄弟厂家代生产

燃油加油机全自动智能检测系统

10组10套

(20L、100L)

辽宁省大连市旅顺口计量检定测试所



湖北省大冶市计量检定测试所


一组2套

(20L、100L)

湖北省仙桃市计量检定测试所


一组2套

(20L、100L)

河南省淮阳县质量技术监督检验检测中心


一组2套

(20L、100L)

河北省雄县质量技术监督检验测试所


一组2套

(20L、100L)

四川剑阁县计量测试所


一组2套

(20L、100L)

黑龙江海伦市质量技术监督检验检测所


一组2套

(20L、100L)

赤峰市产品质量计量检测所


一组2套

(20L、100L)

陕西榆林市计量检定测试所


一组2套

(20L、100L)

山东省荣成市市场监督管理局


一组3套

(20L、50L、100L)

宁夏永宁县市场监督管理局


一组2套

(20L、100L)

山东省博兴县计量检定测试所


一组2套

(20L、100L)

山东省德州市计量检定测试所


一组2套

(20L、100L)

中国质量万里行

**(暗访车)

3套

辽宁省锦州市质量技术监督局

**(暗访车)

1套

安徽省亳州市质量技术监督局

**(暗访车)

1套

吉林省白山市质量技术监督局

**(暗访车)

1套

甘肃省金昌市质量技术监督局

**(暗访车)

1套

陕西省榆林市质量技术监督局

**(暗访车)

1套

湖北省武汉市度量衡管理所

**(暗访车)

1套

甘肃庆阳市质量技术监督局

**(暗访车)

1套

甘肃省天水市质量技术监督局

**(暗访车)

1套

甘肃省临夏州质量技术监督局

**(暗访车)

1套

北京民间维权组织

**(暗访车)

1套

吉林民间个人维权

**(暗访车)

1套

给兄弟厂家代生产

**(暗访车)

10套






七、检测车技术指标及改装内容

1.检测车技术指标

                   车 型

新世代长轴高顶15座改装检测车或依维柯17座改装车

改装平台

JX6581T-H4

最大总质量(kg)

3600

乘车人数(人)

4-6

轴距(mm)


最小离地间隙(mm)


最高车速(km/h)

145

百公里油耗(L)

8.9

发动机型号

DURATORQ4D244L

额定功率(kw/rpm)

103

发动机排量(L)

2.402

最大扭距(N.m/rpm)

375/2000

外形尺寸(长×宽×高,mm)

5780×2000×2590,2810,2930(mm)

车顶掀窗个数

1

上掀窗个数

2

排放标准

国Ⅳ以上排放

2、检测车改装一览表

1

后车厢配置

分隔型组合大容量储油箱

标准金属量器

平板电脑操控台

2

中隔断板(铝塑板)

将后车厢与驾驶室分隔

3

驾驶室及操作控制工作区

前排正副驾驶位,后排三或四人座

后排操作工作台1个

点烟器改装插头

笔记本电脑


4

车窗

后车厢取消两侧窗户,改为飞翼式上掀窗

5

车身标示

标示按最终使用方要求标示

八、燃油加油机全自动智能检定系统(价格构成表)

序号

组成项目名称

备注

1

江铃汽车(15座中、高顶全顺车)

JX5049XJCMD,福特DURATORQ TDCi高压共轨柴油发动机

或依维柯17座面包车,出厂价

2

车辆改装费

出厂后汽车厂商改装价(3-5万)

3

全自动标准金属量器检定装置

X万

九、交货周期

交货周期为车辆交付我公司后10个有效工作日。

十、质量保证和售后服务

1.产品自出厂之日起质保五年。

2.质保期限过后,实行终身无偿售后服务。

3、软件系统免费自动升级(发送邮件,下载后自动安装)。


      质量和售后服务承诺

一、        质量保证条款


1
、公司已引进ISO9001-2000质量体系设计、开发、生产、和服务的质量保证模式,建立内部质量保证体系,生产、安装全过程受控;

2、严格对主要材料供应商和零配件供应商的专业化程度和市场美誉度、资信程度进行全方位评估;

3、先进的产品生产设备以及与之相配套的先进的生产工艺、严格而科学的管理创造出东方优良品质;

4、所有安装维护人员均有公司派出,工程管理实行项目负责人制。


二、售后服务承诺

凡是我公司所售计量仪器设备在一年内发生下列情况,实行无条件退(换):

1、材料断裂、变形;

2、碳素钢材质的出现开焊、锈迹、掉漆;

3、不符合国家计量检定规程制作要求的;

4、属于产品本身原因的及其他情况。


   如在一年内出现质量问题,免费维修、长期维护,在接到电话
48小时内我公司保证派技术人员到达现场解决。


售后服务热线:
15076729161
24小时接听)
