地埋罐检定系统规化方案

一、目的

目前地埋罐容量检定的现状是：整个检定过程由人工操作、工作繁琐、效率低、劳动强度大。为改变这一现状，以适应检定工作的实际需要，适应行业趋势的发展，现采用新技术建立一套自动程度较高的地埋罐检定系统。本系统符合国家计量检定规程《卧式金属罐容积》、《汽车油罐车容量》检定规程的要求。

二、系统简介

本系统以二等标准金属量器为计量检定基准。以柴、汽、煤油为检测介体。由精密的电子传感器读取介体的物理参数及进出容器的变化量。由专制的电气设备对整个过程进行自动控制，实现整个检定过程的自动化操作功能。

三、主要系统设备

1、二等标准金属量器

500L（2个串联）、和1000L（1个）并联；

2、专用精密传感器--依据标准容器尺寸定制（3只）；

3、系统专用控制设备装置及系统配套软件（1套）；

4、地埋罐专用电子计量尺（2只）；

5、过程控制阀门：调节阀(5只)闸阀(3只)；

6、液位开关（3只）；温度传感器（3只）；

7、防爆油泵（1台）；

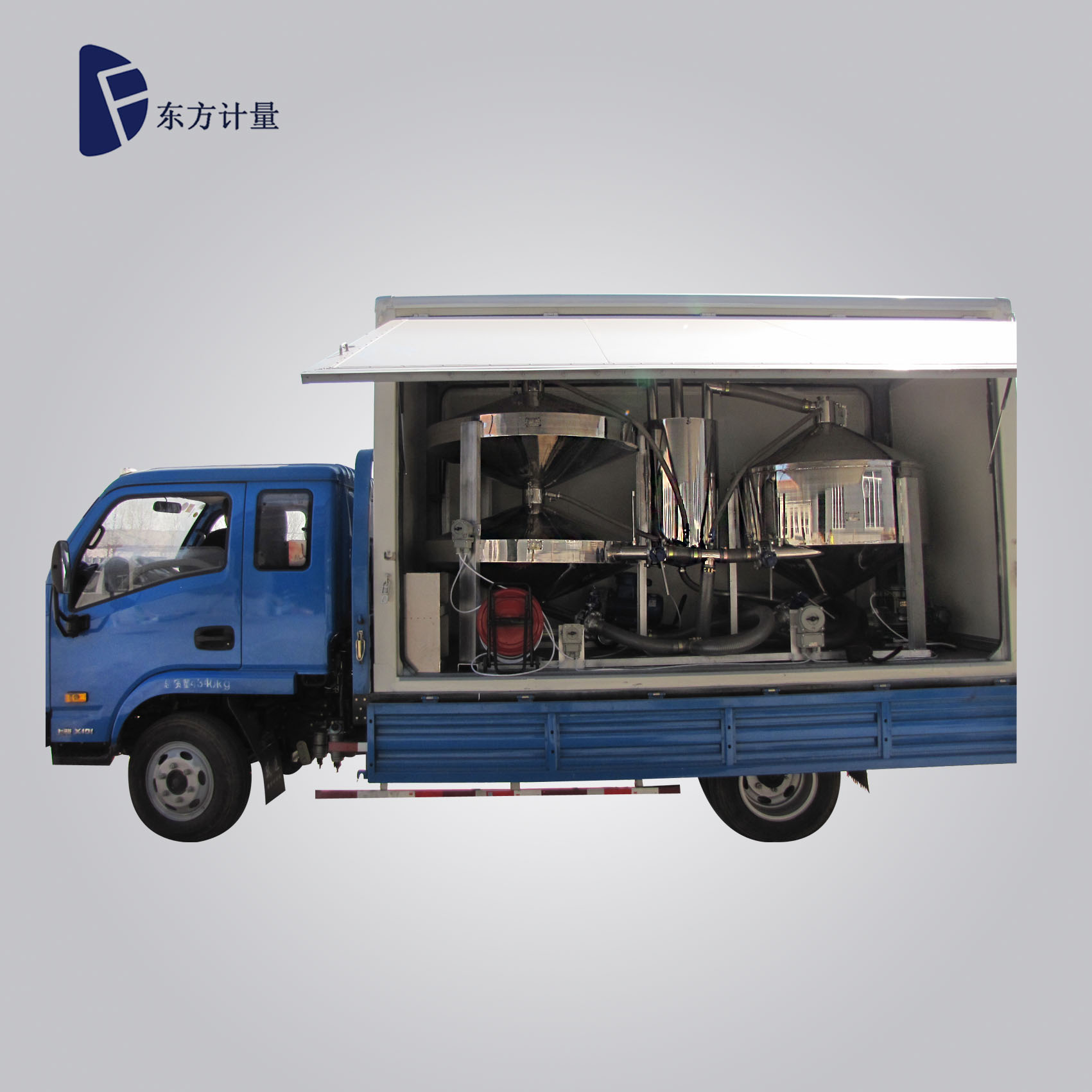

8、轻型卡车（1辆）

9、不锈钢管件若干（连接计量罐体、进油阀门和泄油阀门）；

四、操作

本系统操作分自动或手动两种方式。在自动方式时，由检定人员在台式机的屏幕上设定参数后，检定过程由系统自动完成。如：进出液体的控制、泵的启停、进液阀的调节、放液阀、回油阀的开关等，均由系统自动控制完成

五、基本功能

1、自动采集控制系统工作量器信号及被检地埋罐的液面信

2、自动采集罐体内部温度；

3、自动处理数据信息，并自动生成容积表；

4、打印标准的检定报告或证书；

5、系统可将检定记录存入数据库，用户可根据需要随时查询和打印。

6、操作符合国家计量检定规程的要求和步骤
