汽车油罐车容量自动检定装置

——海兴县东方计量仪器有限责任公司

汽车油罐车是公路运输液体石油、 化工产品的特种专用车, 它是在汽车上装有计量罐, 既是贮存 、 运输工具 , 经检定合格后又可以用于油品交接、 贸易结算的计量器具, 它属于国家强制检定计量器具项目。

下面介绍一下我司研究和设计的汽车油罐车容量自动检定装置。

一、设计依据

JJG 133-2005《汽车油罐车容量》

JJG 259-2005《标准金属量器》

1002—1183（2009）04—004—05《汽车油罐车容量自动检定装置的设计与实现》

海兴县东方计量仪器有限责任公司《全自动标准金属量》

JJG 2024-1989《容量计量器具检定系统框图》

二、技术指标

1、检定介质：清洁水

2、被检汽车油罐车容积范围：（2～60）m³

3、系统流量范围（20～60）m³/h

4、高精度磁致伸缩液位传感器，分辨率0.1mm，精度±0.5mm，重复性达到±0.2mm；测量范围（0.5～3）m（满足JJG133-2005《汽车油罐车容量》检定规程7.1.1款检定用丁字尺的技术要求）。

5、二等标准金属量器不确定度2.5×10^-4

6、装置扩展不确定度：优于0.25%

三、系统配置及组成

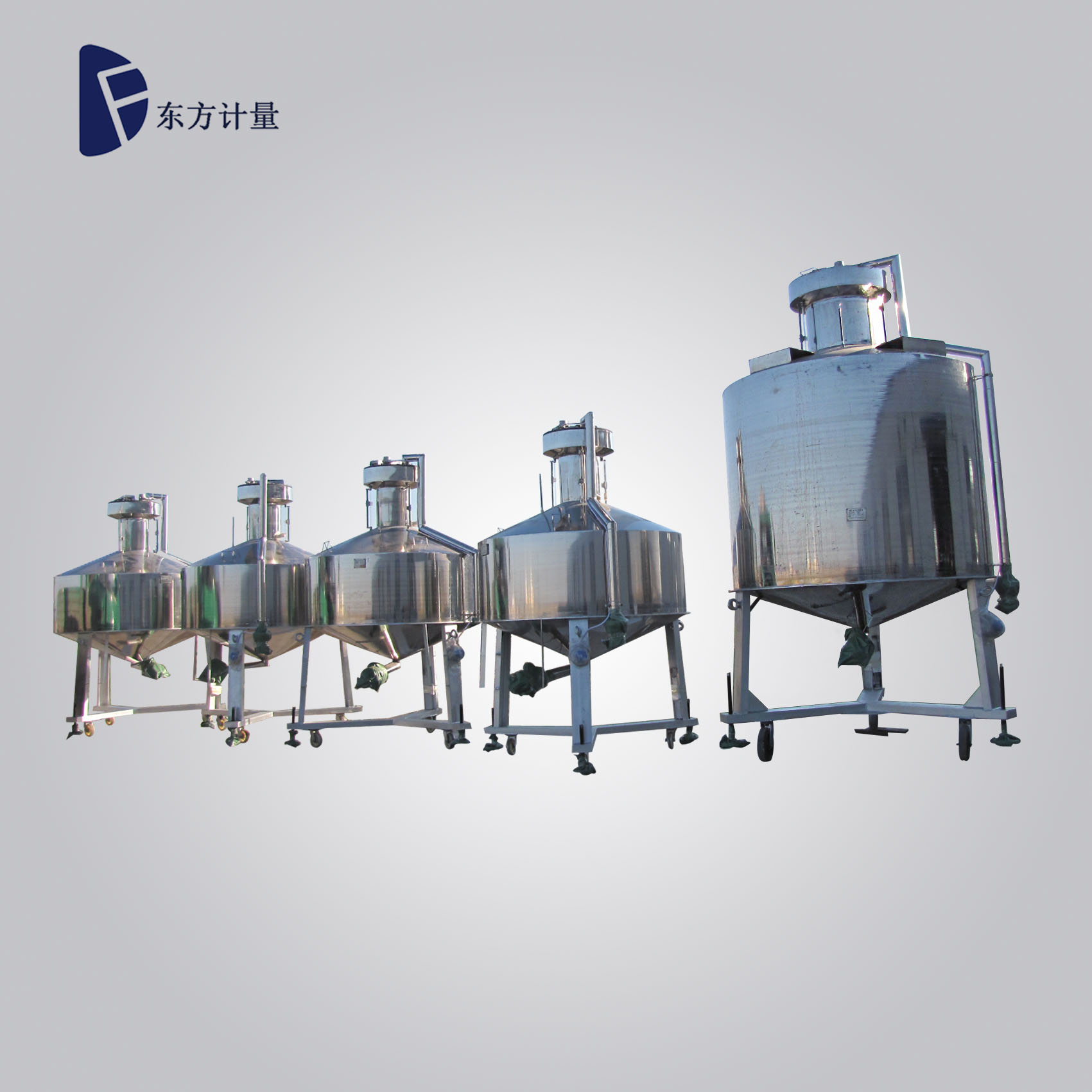

装置由循环水池、溢流水箱、标准金属量器组、标准流量计、换向器、测控系统构成。

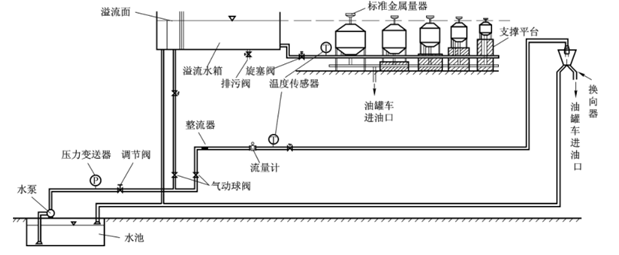

图1. 汽车油罐车容量检定装置图（实际设计与此图稍有差别）

表1. 设备组成

                    注：本检定系统以容量比较法为主（可以不采用流量计法）

四、检定主要技术指标

1.标称容量75%容量值的检定：

⑴ 选用标准金属量器，按其使用要求，向油罐车注入标称容量75%的水。

⑵ 在标称容量75%以内检定时,标准金属量器每注一次水都要测量并记录其水温t_bk。

⑶ 在油罐内的水达到75%的标称容量时，等油罐内水温与壁温平衡后，测量并记录油罐内水温t_g0。

⑷ 待油罐内水面平稳后，用专用丁字尺测量液面空高。空高测量应进行两次，两次读数差大于1mm时需重测，取算数平均值为该点容量对应的空高。

如果油罐车为双进油口应分别测量液面空高，并取其测量平均值为该点容量的空高。

2.在标称容量75%—100%范围内容量值的检定

⑴ 油罐标称容量在10000L以下（含10000L），在标称容量为75%—100%范围内检定点不得少于10个；油罐标称容量在10000L以上检定点不得少于12个。

⑵ 在检定标称容量的75%—100%范围内各检定点时，每次容量测定都要及时测量标准金属量器内的水温t_bi和t_gi(所有的测定均有本公司研发的软件自动形成数据，并最后自动形成检定证书)。

⑶ 完成检定容量的100%的检定点后，打开排油口阀门将水排出，观察排油口成点滴状态，3min后关闭阀门。以上为第一遍检定。

五、系统运行流程

介质水通过泵直接进入二等标准金属量器组，结合液位计检定汽车油罐车的容积，（包括总容积和不同液位时的部分容积），实现汽车油罐车的容积的检定。整个检定过程由计算机控制系统实现，其过程如下：

1、启动控制系统并初始化；

2、开启水泵，使进入管道的液流稳定。管路的液体处于旁通状态；

3、初始化标准金属量器组，首检时应按规定程序打湿容器，控制放液、进液时间。检定一次，自动开启放水阀门，关闭阀门后保证阀芯中无存水；

4、控制系统按PC机的指令对三个阀门进行控制。阀门控制器根据PC机指令对进出水大、小、关闭、位置进行监测，同时利用液位变化状态对阀门的开启大小，关闭状态进行分拆；

5、通过控制系统，将金属标准量器内的水放入被检汽车油罐车，软件随时监测和记录下列各点的温度（包括标准金属量器、汽车油罐车内的水温）、液位、容积、检定次数等数据，并把数据实时传送到软件；

6、检定结束后，运行计算程序，按国家相关规程，打印出汽车油罐车容积表。

六、售后服务及技术支持

1、该装置质量保证期为12个月；质保期内质量问题由我公司负责；

2、我公司负责人员培训，免费提供技术支持。

七、 结束语

本设计依据新的汽车油罐 车容量检定 规程JJG 133—2005, 将工业自动化技术应用到油罐车容量检定标准装置中, 提出了一种集成容量比较法和流量计法的汽车油罐车容量自动检定装置 。装置设计能实现管路的自动控制、 标准金属量器的自动进水出水, 液面空高、温度、压力和流量计等数据自动采集，后续数据处理及报表生成,实现测量、控制、数据处理的一体化。该装置既能提高检定效率 , 又能减少检定过程中的劳动量，实现检定操作和数据处理自动化。
