BJL-DFZN系列

移动式燃油加油机全自动检定装置

(江铃全顺检测车)

一、产品简介

燃油加油机自动检定装置依据 JJG443-2023《燃油加油机（试行）》检定规程研发，以二等标准金属量器为计量核心，集成防爆液位、温度传感器与自动采集系统，可自动完成加油机示值误差、重复性等项目检测，自动采集、运算、存储检定数据，规避人工读数误差；整机满足爆炸性气体环境防爆要求，可实现现场检定作业，支持原始记录生成与数据溯源，适用于计量技术机构、市场监管部门开展加油站燃油加油机周期检定与现场核查工作。减轻了劳动强度，提高了检测手段的科学性、准确性和可靠性。

二、产品配置类型

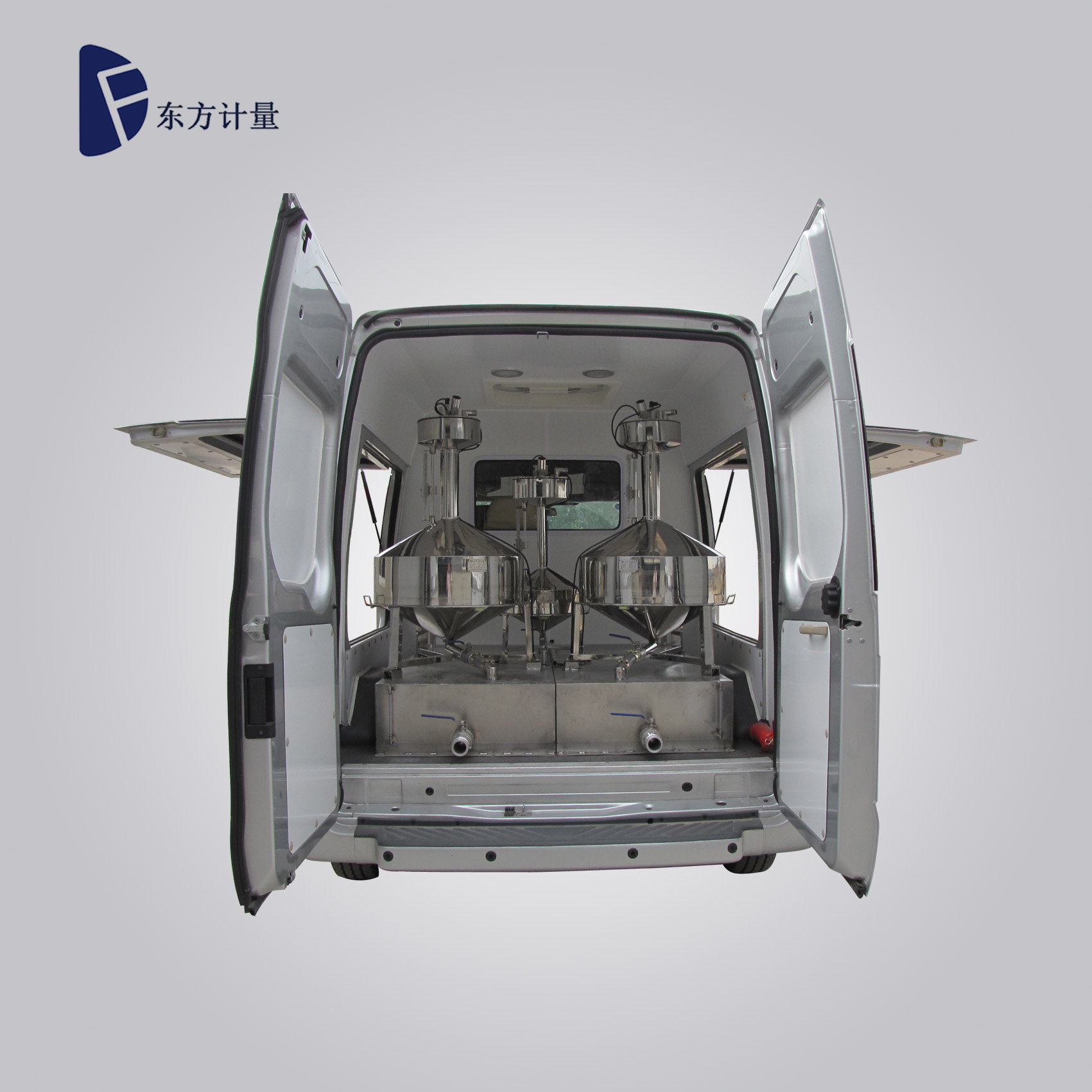

客货两用型的全顺检测车，直接将标准金属量器（20L、50L、100L）、储油箱及工作台固定在车内；

整套检定系统的安装符合燃油加油机检定规程及车辆使用（包括改装）的要求，通过车辆制造厂改装的车型是一种公告检测车，符合申报财政采购要求。

三、产品执行的标准和规范

中华人民共和国国家计量检定规程JJG259-2026《标准金属量器》

中华人民共和国国家计量检定规程JJG443-2023《燃油加油机》

GB/T 3836-2021《爆炸性气体环境用防爆电气设备》

GB 50058-2014《爆炸和火灾危险环境电力装置设计规范》

GB/T 4208-2017《外壳防护等级的分类》

四、产品主要参数及性能

一、标准金属量器参数

1、 最大允许误差±2.5×10 ^-4

2、 二等标准金属量器的分度容积不得大于其标称容量的 5×10 ^-5

3、 二等标准金属量器的主体材料应用 06Cr19Ni10不锈钢板制造
4、 金属量器的外壁应光滑平整，以肉眼观测，不得有凹凸现象；内壁应抛光处理
5、 用于检测油品的金属量器，要在进液口内装有倒液管
6、金属量器上锥体的夹角和下锥体的夹角都应≤120°
7、符合车载金属量器的附加要求，可以将罐体与车厢设计成一体结构
8、具有具有油气回收功能 ，符合环保要求，避免检定人员油气中毒
9、具有自动调平装置
10、整套装置具备防爆合格证

二、液位与温度传感器参数

1、自动读数装置：准确度:0.1%

2、标尺分辨率:0.02mm

3、液面数值：±0.3㎜

4、液面分辩率: 0.1mm

5、通    讯：Modbus协议

6、测温准确度:0.2级

7、环境温度:-25℃~55℃

8、适用介质:汽油、柴油、煤油、水

9、电    源: +12VDC ~+24VDC（车载电源）

三、有线数据通讯模块
1、 点到点/四线全双工；
2、 每路600W雷击、浪涌保护，±15kv静电保护；
3、 485端5000米传输距离，USB口不超过5米；
4、 使用环境温度-40℃~85℃，相对湿度5%到95%

四、储油箱

1、材质:3mm不锈钢板；
2、介质:汽油、柴油、尿素等；
3、尺寸根据车型定制；
4、总容量大于360L；

5、操作平台表面可铺设花纹防滑钢板，提升站立操作的安全性；

6、采用防静电设计，罐体配置专用接地端子，通过接地线与接地装置可靠连接有效防止静电积聚。

五、软件参数

数据库：Mysql5.7
执行规程：JJG443-2023《燃油加油机（试行）》检定规程
燃油加油机检定系统（PC端）
1、加油站管理模块，提供加油站、加油机、油枪等基本数据采集，包含加油站信息（名称、地址、联系方式等），加油机信息（生产厂家、规格型号、出厂编号、出厂日期等），加油枪信息（油料类型、最大流量、铅封号等）
2、自动检定模块，通过检定任务自动生成检定界面，可进行铭牌标记和结构型式检定、自锁功能检定、示值误差、重复性检定和付费金额误差检定；支持多把油枪同时检定。3、3、示值误差和重复性检定过程中，可实时监控传感器通讯状态、加油时间、液位和温度等数据的变化。检定结束自动进行计算，得到实际体积、流量、单次误差、示值误差、重复性、周期稳定度等原始记录数据，对于后续检定，可根据计算数据判断测量点需检定次数和是否允许调整。
4、油枪检定流程完成后，根据原始检定记录及检定规程自动判断油枪是否合格，并生成对应的检定证书和检定通知书。
5、证书模块，检定证书完美匹配现实中使用的证书和原始记录模板，也可自由定制模板。
6、检定证书和原始检定记录支持在系统内预览，也支持两者批量导出。
7、驾驶舱界面，显示油枪、证书统计，油枪、标准量器证书到期提醒等。
8、数据采集支持串口通讯、网络通讯两种方式。

注：定制开发
      1、提供原始检定记录、检定证书/检定通知书模板定制开发
      2、提供委托单数据下载、检定数据上传定制开发
      3、用户提出的其他特殊功能定制开发

六、检测车改装

1、车长≥5.34m,车宽≥1.99m,车高≥2.5m;

2、后车厢净高度≥1.75m;

3、额定载客≥5人；

4、轴荷：1570/1940，轴距≥3.3m;

5、最高车速≥160(km/h)；

6、轮胎规格：215/75R16LT(5个一个备胎)；

7、后轮距≥1720；

8、防抱死系统：有；

9、燃油种类：燃油

10、排量(ml) ≥1997、功率(kw) ≥105；

11、排放标准：国Ⅵ。;

12、检测车整车改装内部:1进行隔热处理；2内饰全部使用铝板装饰；车厢内结构及装饰材料的防火性能应符合GB8410－2006《汽车内饰材料的燃烧特性》的要求。

13、检测车区域分配:1车辆前舱用于驾驶室、工作室；2后舱为加油机检定操作区、前后舱有物理隔断。前舱：前排为正副驾驶独立可调节车位、后排是工作台。

14、逆变器电源转换控制柜:1安装在工作台下；2电压≥220V、功率≥2000W；3同时安装多功能换气扇及LED照明灯，灯具防爆，外接电源防水插座1只30米电源线移动电缆卷盘、过热过载保护器。另外配备≥35kw锂电池，保证持续安全用电。

15、电源照明及倒车系统:1 LED照明灯，灯具须防爆。2前舱室内带有紫外线消毒系统。3工作台配有电源控制面板。4车系统：带倒车后视可视倒车影像。

16、检测车其他:1外观：贴车体字样，整车车窗贴隔热防配套设备 乘坐舱贴中等色深的太阳膜；2实验舱贴浅色膜、外面贴检测车专用颜色；3整车座椅须包真皮1套；4配备4kg干粉式灭火器1套
