燃油加油机智能检定装置



一、产品简介

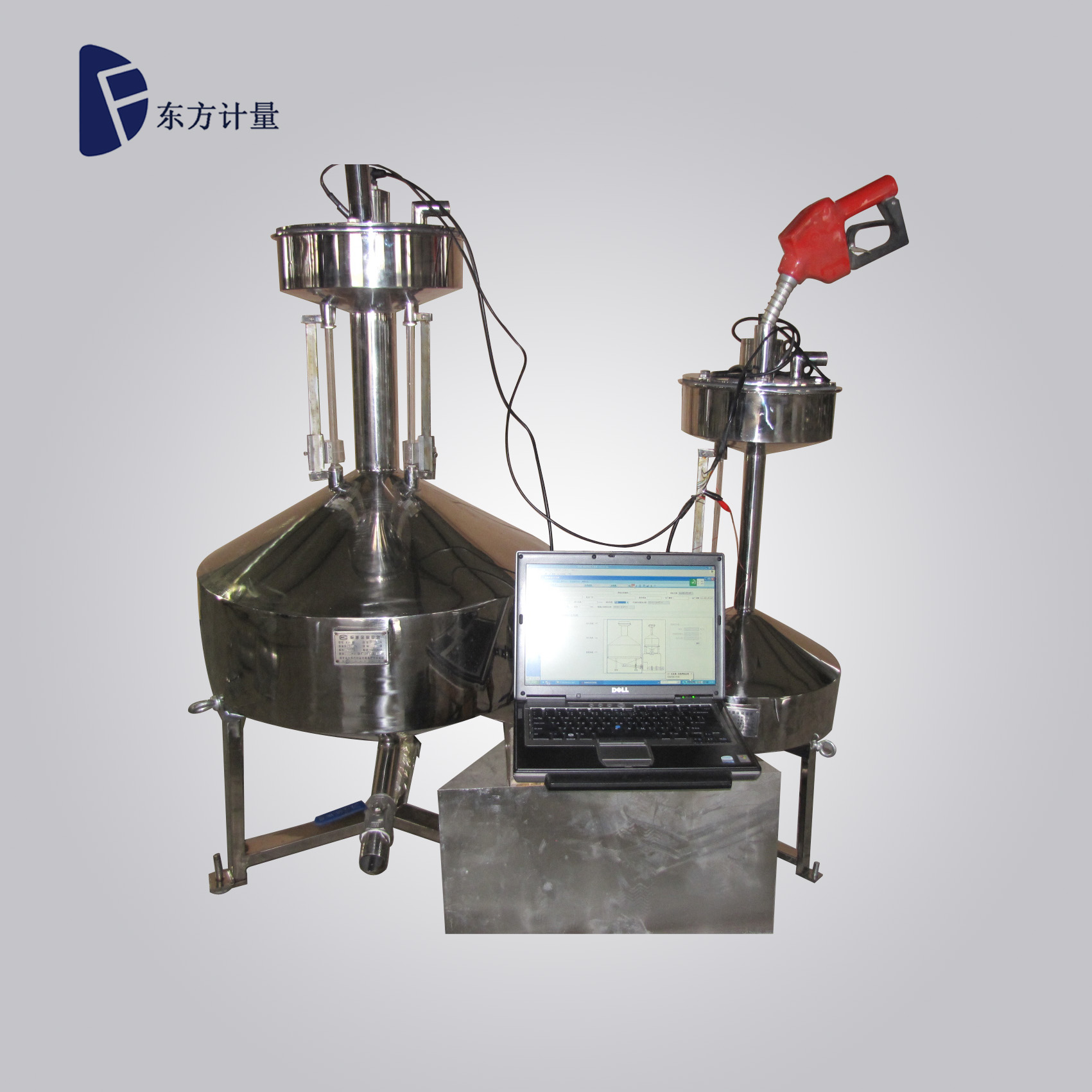

《BJL-DFZN燃油加油机自动检定装置》是针对JJG443-2023《燃油加油机（试行）》国家计量检定规程而研发的专利产品，并写入最新规程修正案的附件中，该项技术的问世使得传统的人工读数实现了向电子化、信息化、自动化的转变，消除了传统人工目测所带来的数值误差和计时误差，使检定工作由原来的人工操作变成全自动数据采集，数据自动进入表格、自动进行计算并保存结果、自动判断检测结果是否合格，现场一次性完成原始记录和检定证书的打印工作，减轻了劳动强度，提高了检测手段的科学性、准确性和可靠性。

二、产品配置类型

《BJL-DFZN燃油加油机自动检定装置》可以根据使用单位实际条件分两种配置：

1、客货两用型的全顺或依维柯类型车，直接将标准金属量器（20L、50L、100L）、储油箱及工作台固定在车内；

2、皮卡类型车，直接将标准金属量器（20L、50L、100L）、储油箱固定在车厢上，驾驶室为电脑操作空间。

整套检定系统的安装符合燃油加油机检定规程及车辆使用（包括改装）的要求，通过车辆制造厂改装的车型是一种公告检测车，符合申报财政采购要求。

三、产品执行的标准和规范

中华人民共和国国家计量检定规程JJG259-2026《标准金属量器》

中华人民共和国国家计量检定规程JJG443-2023《燃油加油机（试行）》

GB/T 3836-2021《爆炸性气体环境用防爆电气设备》

GB 50058-2014《爆炸和火灾危险环境电力装置设计规范》

GB/T 4208-2017《外壳防护等级的分类》

四、产品主要参数及性能

一、标准金属量器参数

      1、 最大允许误差±2.5×10 ^-4

      2、 二等标准金属量器的分度容积不得大于其标称容量的 5×10 ^-5

      3、 二等标准金属量器的主体材料应用 06Cr19Ni10不锈钢板制造

4、 金属量器的外壁应光滑平整，以肉眼观测，不得有凹凸现象；内壁应抛光处理

5、 用于检测油品的金属量器，要在进液口内装有倒液管

6、金属量器上锥体的夹角和下锥体的夹角都应≤120°

     7、符合车载金属量器的附加要求，可以将罐体与车厢设计成一体结构
  8、具有油气回收功能 ，符合环保要求，避免检定人员油气中毒
  9、整套设备具有防爆证书

二、液位与温度传感器参数

1、 液位测量范围∶0.1～700mm；

2、 通讯标准∶RS485；波特率∶9600BPS；传输距离1.2km；

3、 液面、界面计量准确度∶±0.3mm，重复性∶0.3mm，分辨率∶0.01mm；

4、 温度测量范围∶-25~55℃，分辨率∶0.01℃；

5、 工作压力∶-0.15～2.5MPa，特殊定制高压设计到5Mpa；

6、 工作介质密度∶0.4~2.5g/cm³；

7、 标准测杆材料∶316L φ8×2，并有防腐、耐高温设计。

  8、磁致伸缩液位仪与数显防爆温度仪是一体的，二者不可分体安装，这样在使用和安装上更便捷、准确。

三、配储油箱材质:不锈钢，厚度≥2mm，总容量>100L。

四、软件计算性能

1、 加油站管理模块，提供加油站、加油机、油枪等基本数据采集，包含加油站信息（名称、地址、联系方式等），加油机信息（生产厂家、规格型号、出厂编号、出厂日期等），加油枪信息（油料类型、最大流量、铅封号等）

2、 自动检定模块，通过检定任务自动生成检定界面，可进行铭牌标记和结构型式检定、自锁功能检定、示值误差、重复性检定和付费金额误差检定；支持多把油枪同时检定。

3、 示值误差和重复性检定过程中，可实时监控传感器通讯状态、加油时间、液位和温度等数据的变化。检定结束自动进行计算，得到实际体积、流量、单次误差、示值误差、重复性、周期稳定度等原始记录数据，对于后续检定，可根据计算数据判断测量点需检定次数和是否允许调整。

4、 油枪检定流程完成后，根据原始检定记录及检定规程自动判断油枪是否合格，并生成对应的检定证书和检定通知书。

5、 证书模块，检定证书完美匹配现实中使用的证书和原始记录模板，也可自由定制模板。

6、 检定证书和原始检定记录支持在系统内预览，也支持两者批量导出。

7、 驾驶舱界面，显示油枪、证书统计，油枪、标准量器证书到期提醒等。

数据采集支持串口通讯、网络通讯两种方式。

五、配件

1、配带升降功能小推车2台(配加大耐磨行走轮，承重>300kg)，一台用于承载标准金属罐，一台用于承载储油箱和金属罐，连接方式要便于安装和拆卸。

2、配新版加油机计量POS机1台，数据查询卡一张。

注：

量器可20L/50L/100L单独单台使用，可20L、50L/20L、100L/50L、100L两台或20L、50L、100L三台一起配合使用。

六、交货周期

交货周期为合同签订后20个有效工作日。
