一、装置主要技术参数
1.口径:DN15、DN20、DN25 2.被检表种类:机械水表、超声波水表 3.流量测量范围:(0.006-8)m3/h
4.检测方式:质量法。
5.被检测表数量:水表:DN15:10 只; DN20:8 只; DN25:6 只 6. 流量测量的扩展不确定度:U≤0.2%，k=2 ;

7. 装置温度测量控制范围:5-80°C。
8. 单次测量水温波动:≤±2°C 9.单次循环水波动系数:≤±0.1%
10.电子天平:15kg 分度值为 6000e,150kg 分度值为 6000e。 11.夹紧装置:气动

12.环境条件:大气温度为 3°C-35°C

大气的相对湿度为 15%-85%

大气压力为 86 KPa -106Kpa

13.供电电源:380V±10%交流，电源频率 50Hz 不小于 10 平方的三相四线，单独 接地线功率:17kW

14.标准表涡轮流量计(品牌:比利，材质:304):(1)DN2 1.5 级，4-128L/h; (2) DN6 1.5 级，20-320L/h;(3) DN25 1.5 级，400-8000L/h

15.水泵:(1)南方 CDMF-10-10-4kW，流量 10m3/h，扬 89 米;(2)南方 CDMF-1-6-0.37kW，流量 1m3/h，扬程 32 米。

16.水箱:不小于 1000L，304 不锈钢，材质厚度 2mm 高位水箱:不小于 20L，304 不锈钢，材质厚度 2mm

17.装置自动化:由计算机系统自动控制，对数据自动采集、计算、判断、打印、 保存和查询及出具检测报告。

18.装置材质:主体骨架铝合金型材与不锈钢 304，表面采用抛光处理。 二、装置主要设备及总体方案实施要点
1.电子秤

1.1 整套装置选用一个 15kg 分辨力小于 0.05%的检定分度 1/6000 显示分度为 1/30000 电子秤，一个 150kg 分辨力小于 0.05%的检定分度 1/6000 显示分度为 1/30000 电子秤;

1.2 在每台称体上分别做一个比最大称去皮重量多 10%容积的储水容器并带有排 水阀门，容器有足够的强度，检定秤时可移开容器，方便均匀摆放砝码进行检称;

1.3 每台电子称都能通过数据传输自动获取称量值，并通过密度及空气浮力修正 后自动转化为标准体积值;

1.4 称量器材质为 304 不锈钢

2.标准表

2.1 本装置选用涡轮流量计作为标准表使用，用来指示瞬时流量;

2.2 本装置共选用 DN2/DN6/DN25 各一只，确保最大流量到 8m3/h;

2.3 装置上配备的标准表全部都能采用在线校准的方法，溯源到本装置的质量法 上，对标准表能进行逐点修正或分段修正，确保计量精度;

3.换向器
3.1.整套装置选用 DN25 两台单边开式防蒸发换向器，工作压力 0.4-0.8MPa，换

向时间<50ms，换向器对称性(时间差)<10ms，不确定度≤0.05%;

3.2.每个换向器做到达到设计的最大流量时不翻水和最小流量时不溅水，落水管 有透明观察窗口，以便观察是否有翻水、溅水;

3.3.在每个换向器装有光电检测装置，可以同步计时，切换装置由气动控制;

3.4. 换向器的材质为 304 不锈钢。

4.夹表装置

4.1 选用气动悬浮式式夹表装置，口径 DN25 伸缩行程≥75mm 以适应对各类长度 不等的水表进行夹装检定;

4.2 夹表器的材质为 304 不锈钢 5.阀门
5.1 流量调节阀

本装置的 DN2/DN6/DN25 三个涡轮流量计上方，选用 3 个手动调节阀，组成 5 条 出水管道，DN2 涡轮流量计对应三个管道，DN6\DN25 涡轮流量计各对应一个通道， DN2/DN6 涡轮流量计上方对应 15kg 称，DN25 标准表上方对应 150kg 称。

5.2 气动开关阀 本装置的检定管路进出水(包括旁通和泄压排水)、标准表进出水的部位均选用

对应管径的气动开关阀;

5.3 气动电磁阀

5.3.1 气动电磁阀为二位五通结构，能够快速切换;

5.3.2 电磁阀线圈通电电压为 DC24V 安全电压;

6.检定管线

6.1.整套装置的检定管线双排串联，每条管线保证第一只表与最后一只表安装 在一条直线上，通过换管方式实现检定;

6.2.检定管线的被检表其直管段长度为:前≥10D、后≥5D; 6.3.所有管段均为 POM;

6.4.在每个被检水表的旁边安装一个接线盒，对于有信号(协议)输出的电子类 水表通过有线传输方式自动获取被检水表的累计流量;

6.5.管线下方配有接水装置，在更换管线时，将回水自动回到水箱，且需要过滤 杂质;

7.供水系统 7.1.供水系统由地面存水箱(池)及供水水泵组成，要求此套装置要设置稳流装

置;

7.2.水箱(池)的容积不小于 1m3，具体尺寸看附件图纸，水箱(池)为密闭结 构(有盖板)，并留有观察口以便必要时维护和清理,每个水箱应标配外置液位 显示装置;

7.3.给装置供水总共配置 2 台水泵，一台小泵专门承担 Q1Q2 流量的工作;一台 大泵主要承担 0.5-1.25 倍 Q3 流量使用;

7.4.每台水泵的进水口安装一个手动阀，以备检修更换水泵时使用 7.5.两台水泵汇流到对应稳压过滤器，给检定管线提供检定水源。 8.空气压缩机及动力气源系统
10.控制系统 在通过控制电脑、控制模块等控制下，完成下面各项的自动程序: 自动控制流量截止阀的开和关;

自动控制流量调节阀的开启度;

自动控制管道中排水阀的开和关;

用换向器带动挡板来触发光电信号;

自动采集电子称和标准表的读数;

控制称重容器排水阀的开和关;

将自动采集的容积、压力、温度发送到控制中心;

设定的水温值达到后控制系统能够自动保持当前水温，水温范围在±2°C，参照 JJG1113-2015 《水表检定装置》检定规程;

当检测出异常情况时，具有紧急制动功能;

DN15-25 水表检定装置清单

被检表参数(以客户提供样表为准):

备注:该价格含税含运费、含安装调试培训，不含证书及第
三方土建费用。

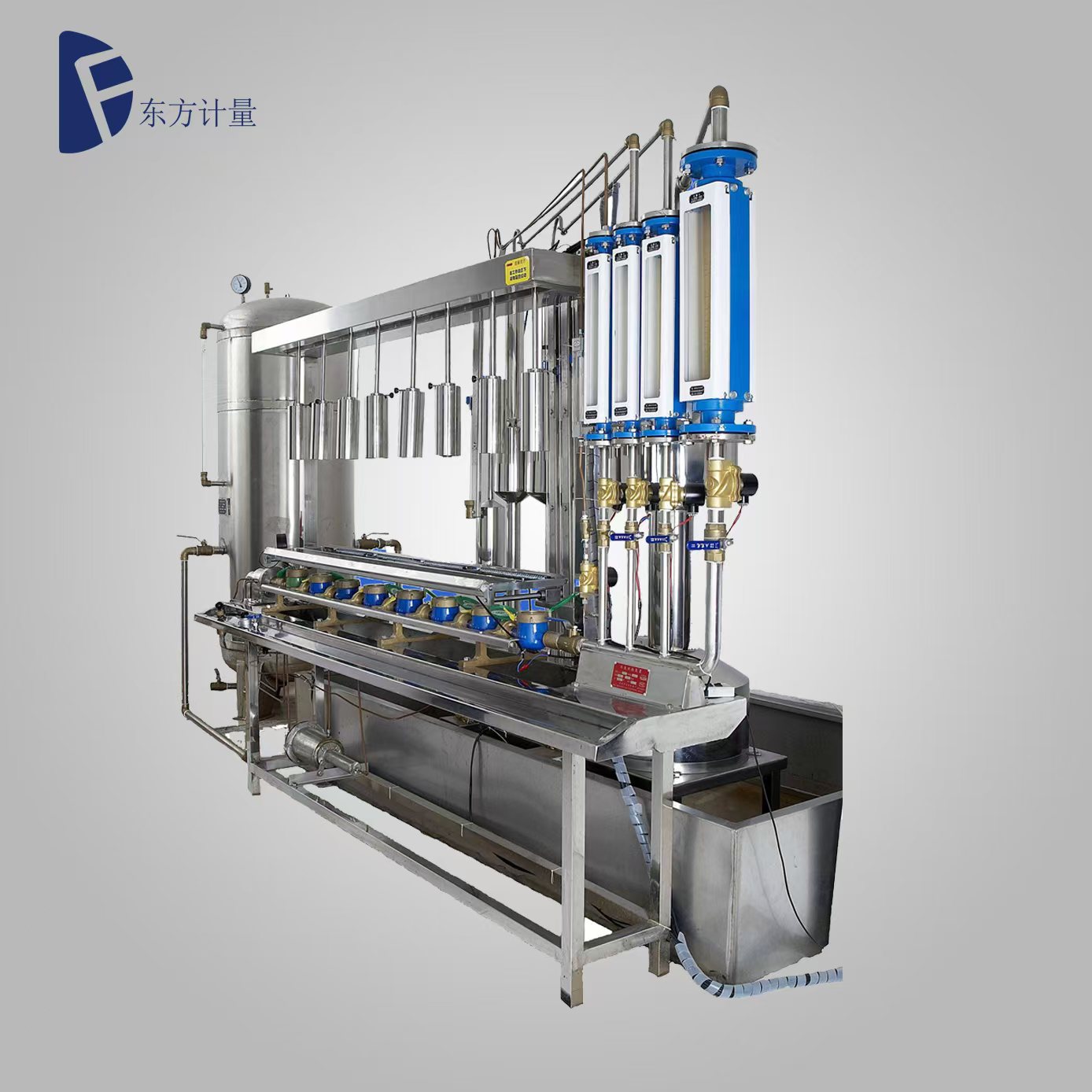

设备效果图
